led防爆燈芯片結構：

led防爆燈芯片是半導體發光器件led防爆燈的核心部件，它主要由砷（AS）、鋁（AL）、鎵（Ga）、銦（IN）、磷（P）、氮（N）、鍶（Ｓi）這幾種元素中的若干種組成。

芯片按發光亮度分類可分為：

一般亮度：R（紅色GAaAsP 655nm）、H （ 高紅GaP 697nm ）、G （ 綠色GaP 565nm ）、Y （ 黃色GaAsP/GaP 585nm ）、E（桔色GaAsP/ GaP 635nm ）等；

高亮度：VG （較亮綠色GaP 565nm ）、VY（較亮黃色 GaAsP/ GaP 585nm ）、SR（ 較亮紅色GaA/AS 660nm ）；

超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等。

芯片按組成元素可分為：

二元晶片（磷﹑鎵）：H﹑G等；

三元晶片（磷﹑鎵 ﹑砷）：SR（較亮紅色GaA/AS 660nm）、 HR （超亮紅色GaAlAs 660nm）、UR（亮紅色GaAlAs 660nm）等；

四元晶片（磷﹑鋁﹑鎵﹑銦）：SRF（ 較亮紅色 AlGalnP ）、HRF（超亮紅色 AlGalnP）、URF（亮紅色 AlGalnP 630nm）、VY（較亮黃色GaAsP/GaP 585nm）、HY（超亮黃色 AlGalnP 595nm）、UY（亮黃色 AlGalnP 595nm）、UYS（亮黃色 AlGalnP 587nm）、UE（亮桔色 AlGalnP 620nm）、HE（超亮桔色 AlGalnP 620nm）、UG （亮綠色 AIGalnP 574nm） led等。

發光二極管芯片制作方法和材料的磊晶種類：

1、LPE：液相磊晶法 GaP/GaP；

2、VPE：氣相磊晶法 GaAsP/GaAs；

3、MOVPE：有機金屬氣相磊晶法） AlGaInP、GaN；

4、SH：單異型結構 GaAlAs/GaAs；

5、DH：雙異型結構 GaAlAs/GaAs；

6、DDH：雙異型結構 GaAlAs/GaAlAs。

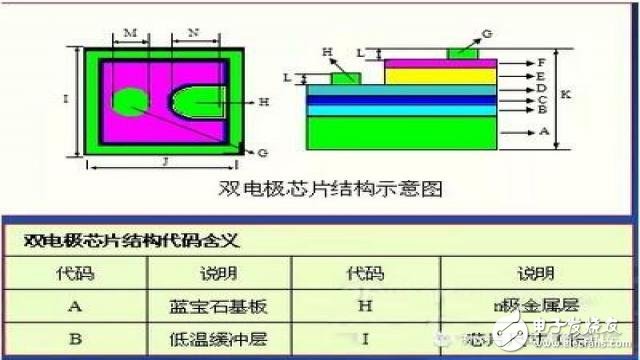

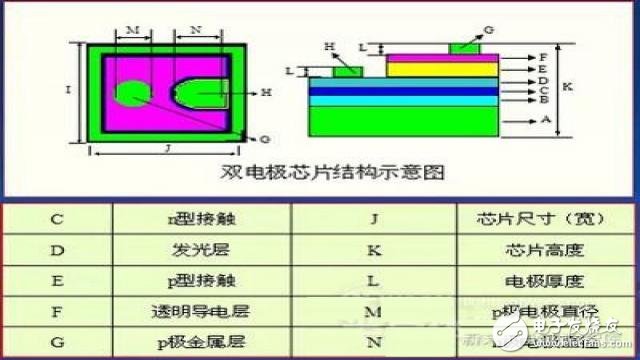

不同led防爆燈芯片，其結構大同小異，有外延用的芯片基板（ 藍寶石基板、碳化硅基板等） 和摻雜的外延半導體材料及透明金屬電極等構成。

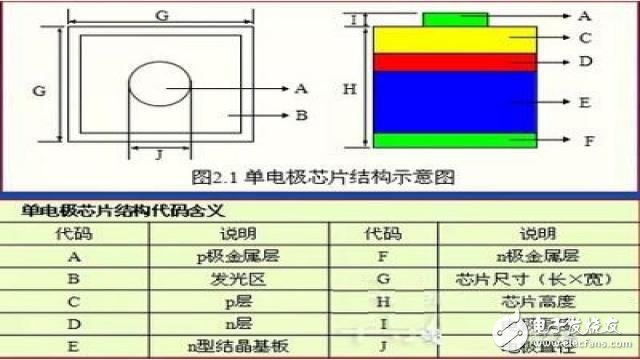

led防爆燈單電極芯片

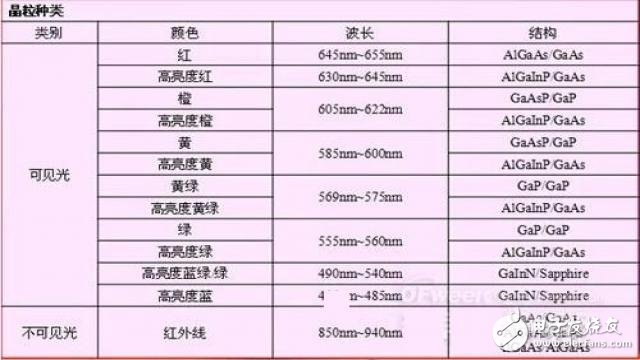

led防爆燈晶粒種類簡介

led襯底材料的種類

對于制作led芯片來說，襯底材料的選用是首要考慮的問題。應該采用哪種合適的襯底，需要根據設備和led器件的要求進行選擇。三種襯底材料：藍寶石（Al2O3）、硅 （Si）、碳化硅（SiC）。

一、藍寶石襯底

藍寶石襯底有許多的優點：

1.生產技術成熟、器件質量較好，

2.穩定性很好，能夠運用在高溫生長過程中，

3.機械強度高，易于處理和清洗。

藍寶石襯底存在的問題：

1.晶格失配和熱應力失配，會在外延層中產生大量缺陷；

2.藍寶石是一種絕緣體，在上表面制作兩個電極，造成了有效發光面積減少；

3.增加了光刻、蝕刻工藝過程，制作成本高。藍寶石的硬度非常高，在自然材料中其硬度僅次于金剛石，但是在led器件的制作過程中卻需要對它進行減薄和切割（從400nm減到100nm左右）。添置完成減薄和切割工藝的設備又要增加一筆較大的投資。藍寶 石襯底導熱性能不是很好（在100℃約為25W/m·K） ，制作大功率led往往采用倒裝技術（把藍寶石襯底剝離或減薄）。

二、硅襯底

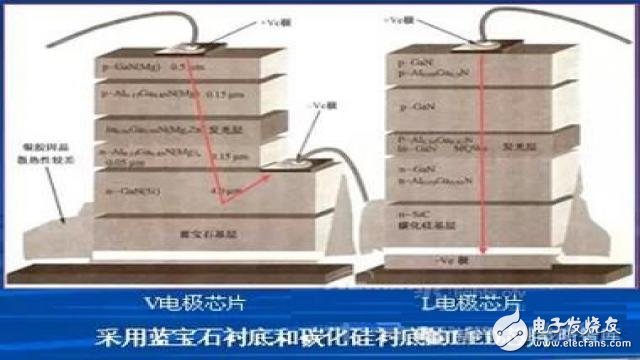

硅是熱的良導體，所以器件的導熱性能可以明顯改善，從而延長了器件的壽命。硅襯底芯片電極采用兩種接觸方式： V接觸（垂直接觸） 、L接觸（水平接觸） 。

三、碳化硅襯底

碳化硅襯底（CREE公司專門采用SiC材料作為襯底）的led芯片，電極是L型電極，電流是縱向流動的。采用這種襯底制作的器件的導電和導熱性能都非常好，有利于做成面積較大的大功率器件。

優點：碳化硅的導熱系數為490W/m·K，要比藍寶石襯底高出10倍以上。

缺點：碳化硅制造成本較高，實現其商業化還需要降低相應的成本。

led防爆燈除了以上三種常用的襯底材料之外，還有GaAS、AlN、ZnO等材料也可作為襯底，通常根據設計的需要選擇使用。
