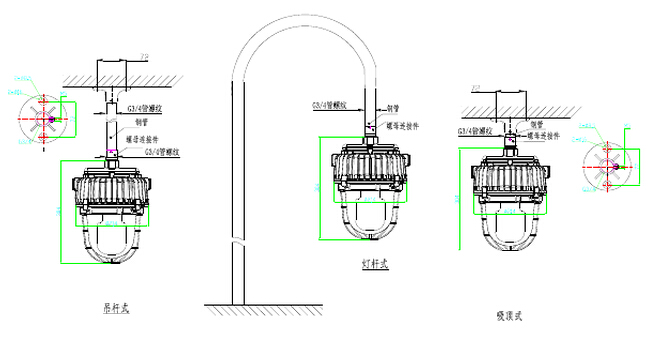

主要安裝方式及尺寸

　　安裝方法

　　燈桿式安裝　　

　　所用物料：G3/4管螺紋的鋼管　　

　　安裝方法：將燈具安裝G3/4管螺紋的鋼管上，垂直向下。　　

　　所用物料：G3/4管螺紋的鋼管，吊桿式轉換頭

　　安裝方法　　

　　將吊桿式轉換頭固定在所需安裝的位置上，將鋼管安裝在吊桿式轉換頭上，將燈具安裝G3/4管螺紋的鋼管上，垂直向下。 　　

　　吊桿式安裝/吸頂式安裝

　　接線方法

　　1．接線及原理圖：

　　說明：

　　1).外接三芯電源電纜（L、N、接地線）穿過壓緊螺母引入接線腔，分別接入相應的L、N、接地處。  　　

　　2. 接線方法： 　　

　　1、根據上圖所示，選擇合適的安裝方式。 　　

　　2、確定燈具安裝位置，布好鋼管，并準備好相應長度的三芯電纜線穿好在鋼管中。電纜線需外露鋼管90mm左右，電纜線前段接線端線皮剝去40mm，露出內部電線?！　?/p>

　　3、將電纜線依次穿過隨燈配備的螺母連接件,墊圈,密封圈、穿進頂蓋內，用扳手卡住螺母連接件上的扳手位，將螺母連接件擰緊，為保證頂蓋內的電纜密封圈被充分壓緊，擰緊后,螺母連接件只能外露頂蓋一到兩扣。隨后將鋼管與螺母連接件相連，用扳手卡住螺母連接件上的扳手位擰緊鋼管，用螺母連接件上的M4螺釘緊定鋼管。 　　

　　4、用六角扳手將頂蓋上邊的的螺釘旋松，將固定頂蓋的壓板撥開，打開頂蓋，將三芯電纜線引入燈腔內進行接線。然后將壓線螺釘擰緊固定，把頂蓋合上，擰緊上面的螺釘即可。

　　注意事項： 　　

　　1、安裝和維護燈具是必須斷電操作,參考接線圖       　　

　　2、非專業人員不得隨意安裝電纜線及拆卸燈具。  　　

　　3、應將燈具就近安全接地
